包裝行業設備自動化配置解決方案

點擊:21838 日期:2017-04-20 選擇字號:

包裝行業常用的機器設備有:包裝機械、貼標機械、堆垛機械、包裝填充機、堆垛卷繞機這五類,下面海藍機電就來向大家這五類機械的三菱自動化解決方案

1、設備名稱:包裝機械

設備描述

包裹機械將薄膜塑料或包裝紙緊緊卷繞在產品上,并用膠水固定。這種機械可以在產品的運動過程中將產品包裹好。

配置要點

這種機械需要各個軸的同步動作。同時需要電子凸輪,凸輪控制和各種其他控制手段。

配置舉例

三菱CPU Q170M Motion

三菱伺服放大器MR-J3-B SV

SSCNET3 光纖總線

CCLink 現場總線

三菱變頻器FR-A740

三菱觸摸屏GT1000系列

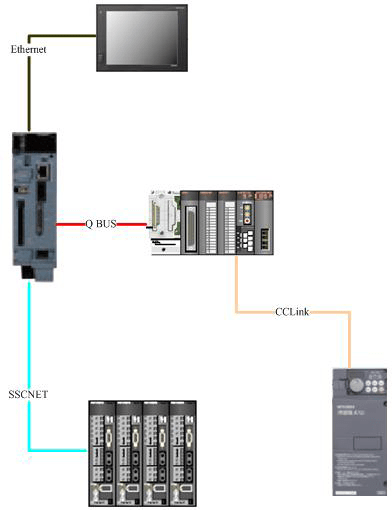

下方為配置圖:


2、設備名稱貼標機械

設備描述

貼標生產機械有多種工藝。例如,在全自動貼標生產中,需要貼標的產品由一個輸送帶輸入。當產品通過某個起始位置時,觸發貼標機構開始同步的貼標過程。

配置要點

在貼標過程中重要的是保證貼標機構和輸送機構的同步性能。因此要使用運動控制起和同步編碼器將兩者同步起來。

配置舉例



三菱Q 系列PLC

三菱運動CPU Q172

同步編碼器

三菱伺服放大器MR-J3-B 系列

三菱變頻器FR-A700系列

SSCNET 光纖總線

CCLink 控制總線

三菱觸摸屏GOT1000 系列

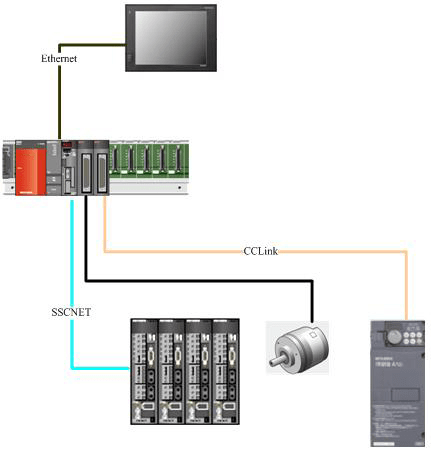

下方為配置圖:


3、設備名稱:堆垛機械

設備描述

堆垛機械幫助將儲物格、包裹、圓筒等已包裝好的產品碼放整齊,以便搬運和輸送。這需要通過視覺系統感知當前物體所在的位置,然后通過機械裝置將該物體抓取并放置在指定位置。這通常需要機械手的參與,但設計良好的其他裝置亦可完成該任務。

配置要點

該配置首先需要通過以太網將視覺系統與三菱PLC相連,以便傳輸位置數據。同時需要一個提供插補功能的運動控制器將機械抓取裝置以最快的速度抓取物品,以提高生產效率。



配置舉例



三菱PLC QnUDEH

三菱PLC定位模塊QD75MH

SSCNET 光纖總線

CCLink 現場總線

三菱觸摸屏GOT1000系列

三菱伺服放大器MR-J3-B 幾電機

三菱變頻器FR-A700

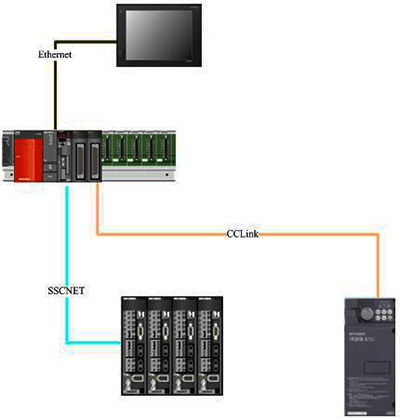

下方為配置圖:



CCLink現場總線

4、設備名稱:包裝填充機

設備描述

包裝填充機在食品工業中有著廣泛的應用。例如將糖果填充如包裝袋中或者將牛奶填充如包裝中。這種機械需要精確控制填充的方式和重量,同時要求機械的各個軸間有很高的同步性來滿足高速生產的需求。

配置要點

這種機械首先需要稱重傳感器和模塊來對填充包裝稱重,同時需要運動控制器來同步各個軸的生產動作。

配置舉例

三菱Q 系列PLC

三菱PLC稱重模塊Q61LD

三菱運動PLC Q172

SSCNET 光纖總線

CCLINK 現場總線

三菱觸摸屏GOT1000系列

三菱伺服驅動器MR-J3-B 和電機

三菱變頻器FR-A700 系列

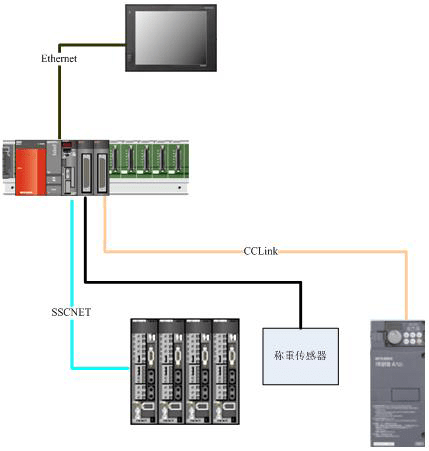

下方為配置圖:



CCLink現場總線

5、設備名稱:堆垛卷繞機

設備描述

堆垛卷繞機將堆垛用塑料薄膜或包裝布緊緊卷繞起來,以防止在運輸過程中出現掉落或損壞。

配置要點

這種機械通常需要一個放卷機構輸送塑料薄膜或包裝布,同時在卷繞過程中需要控制卷繞薄膜的張力,使得薄膜將堆垛緊緊包裹住。

配置舉例

三菱Q 系列PLC

三菱電機張力控制器

三菱電機張力傳感器

三菱伺服放大器MR-J3-A 和電機

三菱觸摸屏GOT1000系列

CCLink現場總線

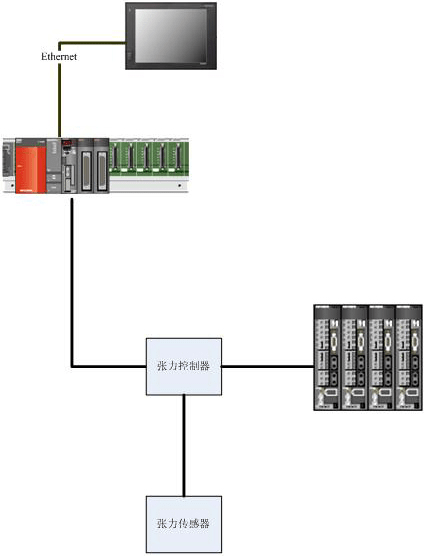

下方為配置圖:

三菱CCLink現場總線
