三菱機器視覺檢測手機玻璃蓋板缺陷
三菱機器視覺檢測手機玻璃蓋板缺陷,在機器視覺方面,我們三菱機器視覺工程師不斷日夜攻破視覺技術,為客戶服務,解決客戶需求問題。在這個機器視覺行業,我們終于攻破了。下面小編為你分享三菱機器視覺檢測手機玻璃蓋板缺陷。
1、三菱機器視覺檢測手機玻璃蓋板缺陷
生產工藝及缺陷類型
手機玻璃蓋板生產加工工藝的流程主要包括:開料開孔→精雕→研磨→清洗→拋光→檢測→強化→開?!鶸V轉印→鍍膜(PVD)→印刷(絲印/噴涂)→鐳雕→檢測→貼合→包裝等。3D玻璃需要在第一次研磨后需要拋光。
研磨拋光是加入拋光粉,通過研具在一定壓力下與加工面作復雜的相對運動,將玻璃原料磨至要求厚度,并拋光成表面鏡面效果。
印刷是的流程是:制網版,調油墨,輔以定位治具,將字符印在產品凹面??靖?,上治具,調漆,鈦晶黑/陶瓷白,往復噴涂。烤干。

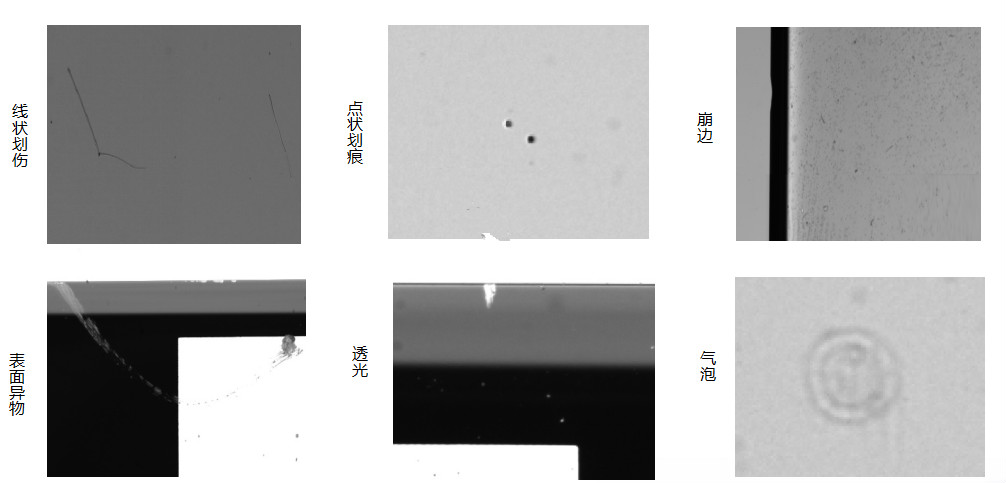

手機玻璃蓋板從白片到絲印后,常出現的缺陷類型包含以下幾點:
點狀缺陷:磨傷、污點、黑白點、雜質點、 塵埃顆粒、凹凸點等所有點狀不良;
線狀缺陷:毛屑、異物、毛絲、纖維、雜質等所有線狀不良;細劃痕 (沒有深度的劃痕) ,硬劃痕;崩邊角;臟污;裂紋/破裂/凸邊。
2、機器視覺手機蓋板缺陷檢測方案
蓋板玻璃視覺檢測系統是針對手機玻璃白片或絲印后玻璃蓋板(4-7寸)表面缺陷的檢測系統。檢測手機玻璃非印刷區的線狀缺陷(劃痕、刮傷等);點狀缺陷(黑點、白點、凹凸點、點狀劃痕等);氣泡;印刷區域的邊緣崩邊、透光等。

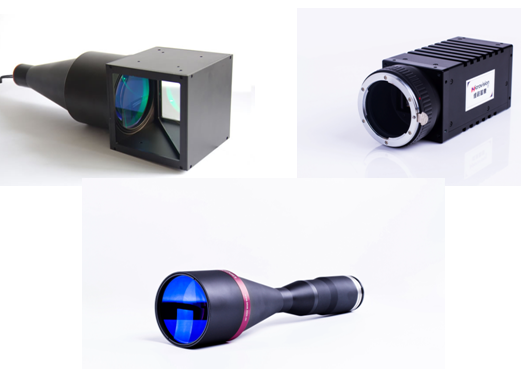

機器視覺檢測手機玻璃蓋板表面缺陷,采用了特殊的光學設計,使得只有偏離物體邊緣的光線才能有效成像,即有任何缺陷時,缺陷輪廓將光散射,傳感器上可有效呈現缺陷輪廓。也使得軟件算法提取邊緣無需做過多處理。
三菱PLC 在行業案例 ,三菱機器視覺檢測手機玻璃蓋板缺陷相關文章,幫您更好的了解三菱機器視覺檢測手機玻璃蓋板缺陷您也可以和大家一起交流,發表您自己的看法,也可以把您的文章和您看到的文章和大家分享。
1、三菱機器視覺檢測手機玻璃蓋板缺陷
生產工藝及缺陷類型
手機玻璃蓋板生產加工工藝的流程主要包括:開料開孔→精雕→研磨→清洗→拋光→檢測→強化→開?!鶸V轉印→鍍膜(PVD)→印刷(絲印/噴涂)→鐳雕→檢測→貼合→包裝等。3D玻璃需要在第一次研磨后需要拋光。
研磨拋光是加入拋光粉,通過研具在一定壓力下與加工面作復雜的相對運動,將玻璃原料磨至要求厚度,并拋光成表面鏡面效果。
印刷是的流程是:制網版,調油墨,輔以定位治具,將字符印在產品凹面??靖?,上治具,調漆,鈦晶黑/陶瓷白,往復噴涂。烤干。
手機玻璃蓋板從白片到絲印后,常出現的缺陷類型包含以下幾點:
點狀缺陷:磨傷、污點、黑白點、雜質點、 塵埃顆粒、凹凸點等所有點狀不良;
線狀缺陷:毛屑、異物、毛絲、纖維、雜質等所有線狀不良;細劃痕 (沒有深度的劃痕) ,硬劃痕;崩邊角;臟污;裂紋/破裂/凸邊。
三菱機器視覺檢測手機玻璃蓋板缺陷
2、機器視覺手機蓋板缺陷檢測方案
蓋板玻璃視覺檢測系統是針對手機玻璃白片或絲印后玻璃蓋板(4-7寸)表面缺陷的檢測系統。檢測手機玻璃非印刷區的線狀缺陷(劃痕、刮傷等);點狀缺陷(黑點、白點、凹凸點、點狀劃痕等);氣泡;印刷區域的邊緣崩邊、透光等。
機器視覺檢測手機玻璃蓋板表面缺陷,采用了特殊的光學設計,使得只有偏離物體邊緣的光線才能有效成像,即有任何缺陷時,缺陷輪廓將光散射,傳感器上可有效呈現缺陷輪廓。也使得軟件算法提取邊緣無需做過多處理。
三菱機器視覺檢測手機玻璃蓋板缺陷
三菱PLC 在行業案例 ,三菱機器視覺檢測手機玻璃蓋板缺陷相關文章,幫您更好的了解三菱機器視覺檢測手機玻璃蓋板缺陷您也可以和大家一起交流,發表您自己的看法,也可以把您的文章和您看到的文章和大家分享。
